在当今数字化时代，芯片作为信息技术的核心，其制造过程复杂而精密，涉及众多高端工艺。而在整个芯片制造链条中，半导体零件精密加工扮演着至关重要却容易被忽视的角色。它如同大厦的地基，直接决定了芯片的性能、良率与可靠性。
一、半导体零件精密加工的内涵与范畴

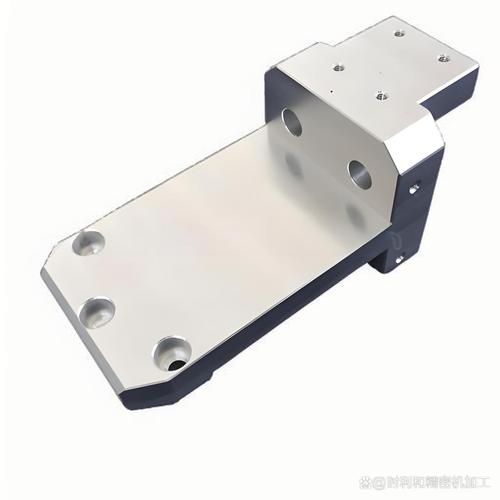

半导体零件精密加工，是指对用于芯片制造设备、反应腔体、传输系统以及检测仪器中的关键零部件，进行高精度、高洁净度、高可靠性的机械加工与表面处理。这些零件材料特殊，常见的有石英、陶瓷、单晶硅、碳化硅、铝合金、不锈钢以及各种高性能工程塑料。它们往往需要在微米甚至纳米级的精度下完成切割、研磨、抛光、钻孔、蚀刻等工序。
与普通机械加工不同，半导体零件精密加工必须解决三大核心问题：一是极低的表面粗糙度与亚表面损伤；二是极小的公差范围（通常小于±1微米）；三是极高的洁净度，避免金属离子、颗粒或有机物的污染。任何微小瑕疵都可能导致芯片制造中的缺陷。
二、芯片制造流程中的关键作用
芯片制造主要分为晶圆制备、光刻、刻蚀、薄膜沉积、离子注入、化学机械抛光等环节。每一个环节都离不开精密加工的半导体零件：
- 光刻环节：光刻机的物镜系统、掩模台、晶圆台等部件需要纳米级的面形精度和极低的热膨胀系数。精密加工保证这些部件在高速运动中保持稳定，从而实现线宽仅有几纳米的电路图形转移。
- 刻蚀与沉积环节：反应腔体内的喷淋头、静电吸盘、聚焦环等零件，直接与等离子体接触。它们的形状精度、气体通道的均匀性以及表面耐腐蚀性，决定了刻蚀速率的一致性和薄膜厚度的均匀性。例如，一个微小的喷淋孔偏差就会导致晶圆边缘与中心的工艺差异，进而降低良率。
- 化学机械抛光（CMP）环节：抛光头、保持环、修整盘等零件需要在高速旋转和化学腐蚀环境下保持稳定的机械性能。其平面度与沟槽设计直接影响抛光速率和晶圆表面平坦度。
- 量测与传输环节：缺陷检测设备中的精密运动平台承载着晶圆，任何振动、热漂移都会导致误检。机械手臂的末端执行器必须绝对洁净，防止金属污染。
可以说，没有高精度的半导体零件，就没有先进制程的芯片。从90纳米到5纳米、3纳米，每一次制程微缩，都对零件加工提出了更苛刻的要求。
三、精密加工的技术挑战与发展趋势
当前，半导体零件精密加工面临多重挑战：
- 材料难加工：陶瓷、石英等硬脆材料易产生微裂纹，加工工具磨损快；
- 形状复杂：零件常具有曲面、微孔、薄壁等特征，传统加工难以胜任；
- 洁净度要求苛刻：加工过程中引入的金属污染会直接毒化芯片；
- 批次一致性：大规模生产中必须保证每个零件性能一致。
为应对上述挑战，行业正朝着几个方向发展：
- 超精密加工技术：包括单点金刚石车削、磁流变抛光、离子束抛光等，可实现亚纳米级表面粗糙度。
- 超声辅助与激光加工：针对硬脆材料，提高加工效率与质量。
- 增材制造与复合加工：通过3D打印近净成形，再配合精密铣削，缩短周期。
- 智能监测与补偿：利用在线测量与人工智能算法，实时修正加工误差。
- 洁净室兼容工艺：开发干式加工、水基清洗替代有害溶剂。
四、
半导体零件精密加工是芯片制造产业链中隐形的关键一环。它虽不直接出现在芯片内部，但却深刻影响着每一颗芯片的诞生。随着摩尔定律逼近物理极限，以及异质集成、先进封装等新技术的兴起，精密加工的重要性只会愈发突出。只有夯实这一基础，中国乃至全球的半导体产业才能实现真正的自主可控与持续创新。
